نام تجاری موجود BTPS

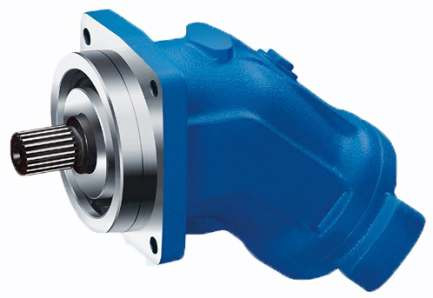

موتور هیدرولیک A2FM16 A2FM32 A2FM45 A2FM56 A2FM63 A2FM80 A2FM90 A2FM107, A2FM125, A2FM160, A2FM180, A2FM200
| سری ها |
سری A2FM:6 |
| فشار کاری |
فشار نامی 315 بار، فشار اوج 350 بار |
| مشخصات |
10 تا 200 400/450bar 250 تا 1000 350/400bar |
| روش کنترل |
دریچه فلاش و دریچه شارژ؛ دریچه کمکی؛ دریچه تعادل BVD و BVE؛ سنسور سرعت. |
| ویژگی ها |
موتورهای کمی دارای مجموعه ای از روتورهای مخروطی محوری است که دارای طراحی میله کج برای انتقال هیدروستاتیک در مدارهای باز و بسته هستند.
برای کاربردهای متحرک و ثابت
سرعت خروجی بستگی به جریان پمپ و جابجایی موتور دارد.
چرخش خروجی با فشار فرقی بین طرف فشار بالا و طرف فشار پایین افزایش می یابد.
اندازه دقیق مقیاس را می توان با توجه به وضعیت درایو تنظیم کرد؛ با چگالی قدرت بالا؛
اندازه کوچکی داشته باشند.
دارای بهره وری کلی بالا است.
ویژگی های خوب راه اندازی دارد.
طراحی اقتصادی داشته باشد.
یک قطعه قطره ای با حلقه مهر و موم.
|
موتورهای A2FM برای استفاده در مدارهای باز و بسته طراحی شده اند.
برنامه ریزی پروژه، نصب و راه اندازی واحدهای پیستون محوری باید توسط پرسنل ماهر انجام شود.
قبل از استفاده از واحد پیستون محوری، دستورالعمل مربوطه را به طور کامل بخوانید.
خطر سوختگی از واحد پیستون محوری در طول و بلافاصله پس از کار. اقدامات ایمنی مناسب باید انجام شود (به عنوان مثال پوشیدن لباس محافظتی).
ویژگی های واحد پیستون محوری ممکن است با توجه به شرایط مختلف کار (فشار کار، دمای مایع) متفاوت باشد.
پورت های خط کار:
· پورت ها و رشته های تثبیت برای حداکثر فشار مشخص شده طراحی شده اند.سازنده ماشین یا سیستم باید اطمینان حاصل کند که عوامل ایمنی عناصر اتصال و خطوط مطابق با شرایط عملیاتی مشخص شده (ضغط، جریان، روغن هیدرولیک، دمای).
• پورتهای خط کار و پورتهای عملکرد فقط برای خطوط هیدرولیکی هستند.
باید از اطلاعات و دستورالعمل های موجود در این کتاب پیروی کرد.
محصول نمی تواند به عنوان یک قطعه بر اساس مفهوم ایمنی عمومی ماشین آلات ISO13849 تأیید شود.
✓ از این گشتاورهای کششی استفاده کنید:
· کانکتور:
در مورد گشتاور کششی لوازم مورد استفاده، دستورالعمل های سازنده را ببینید.
· بولت های نصب:
برای بولت های نصب شده با رشته های متریک ISO مطابق با DIN13 و رشته های مطابق با ASMEB1.1، توصیه می کنیم که تورک های کشش محفظه های فردی را بر اساس VDI2230 بررسی کنید.
· سوراخ پیچ دار برای واحد پیستون محوری:
حداکثر ناقل کشش مجاز MGmax حداکثر مقدار برای سوراخ های پیچ دار است و نباید از آن تجاوز شود.
· پیچ قفل:
برای پیچ های قفل فلزی که با واحد پیستون محوری عرضه می شوند، باید از گشتاور کششی MV مورد نیاز برای پیچ قفل استفاده شود.
اقدامات احتیاطی در نصب
در طول راه اندازی و کار، واحد پیستون محوری باید همیشه با روغن هیدرولیک پر شود و با هوا تهویه شود.احتیاط های فوق نیز باید پس از یک دوره نسبتا طولانی بی فعالیت رعایت شود.، از آنجایی که واحد پیستون محوری ممکن است روغن هیدرولیک را از طریق خط هیدرولیک به مخزن برگرداند.
به ویژه در موقعیت نصب "شفت انتقال بالا"، پر کردن روغن و اگزوز باید به طور کامل انجام شود، در غیر این صورت خطرات مانند کار بدون روغن وجود خواهد داشت.
روغن تخلیه شده در محفظه پمپ باید از طریق بالاترین دریچه های تخلیه (T1، T2) به مخزن تخلیه شود.
برای ترکیبی از دستگاه های متعدد، اطمینان حاصل کنید که فشار مربوط به هر دستگاه از آن فراتر نرود.خط تخلیه مشترک باید جایگزین شود تا فشار حداقل مجاز برای تمام تجهیزات متصل تحت هیچ شرایطی فراتر نرود.اگر این امکان پذیر نباشد، در صورت لزوم باید یک خط تخلیه جداگانه ایجاد شود.
برای به دست آوردن مقادیر مناسب سر و صدا، تمام خطوط اتصال باید با عناصر لاستیکی جدا شوند و نصب بالای مخزن باید اجتناب شود.
در تمام شرایط عملیاتی، خط تخلیه باید به نقطه ای زیر حداقل سطح روغن در مخزن منجر شود.
